编辑推荐

建筑结构施工图平面整体设计方法是一种符合中国国情,技术先进,与国际先进设计方式接轨的现代设计思想、理论和方法,采用平法设计,施工企业可全面提高施工水平,取得可观的经济效益和社会效益。随着11G101系列规范更新以后,12G901系列规范也进行了更新。12G901系列图集是对11G101系列图集构造内容在施工时钢筋排布构造的深化设计。基于此,我们策划了此套选题,方便相关工作人员学习平法钢筋知识。

本丛书主编张军老师主编并在我社出版的11G101图集精识快算丛书——框架-剪力墙结构,独立基础、条形基础、筏形基础及12G901图集精识快算丛书——独立基础、条形基础、筏形基础,板、板柱楼盖、板式楼梯,框架、剪力墙结构深受读者好评,应读者邀请对两部图集的关联做进一步综合解读,因而推出此套丛书,以飨读者。

图书简介

本书依据《11G101-1》、《11G101-2》、《11G101-3》《12G901-1》、《12G901-2》、《12G901-3》六本最新图集及《混凝土结构设计规范》(GB 50010—2010)、《建筑抗震设计规范》(GB 50011—2010)编写,主要内容包括独立基础、条形基础、筏形基础、柱构件、梁构件、剪力墙、板构件以及板式楼梯,本书内容丰富、通俗易懂、实用性强、方便查阅。本书可供设计人员、施工技术人员、工程造价人员以及相关专业大中专的师生学习参考。
平面整体法简称“平法”,所谓“平法”的表达式,是将结构构件尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上,再与标准构件详图相配合,即构成完整的结构施工图。它改变了传统的结构构件从结构平面图中索引出来,再逐个绘置配筋详图的繁琐表示方法。随着11G101系列规范更新以后,12G901系列规范也进行了更新。基于此,我们组织编写了此书,系统地对比讲解了11G101系列图集和12G901系列图集,方便相关工作人员学习平法钢筋知识。
本书是给从事结构设计与施工的专业人员及相关人员看的,随着工作中设计方法的改革也促进了施工单位技术人员水平的提高。平法是结构设计领域的一次革命,提高效率两倍以上,能够使我国结构界不合理的人员配置情况得到改善。

图书目录

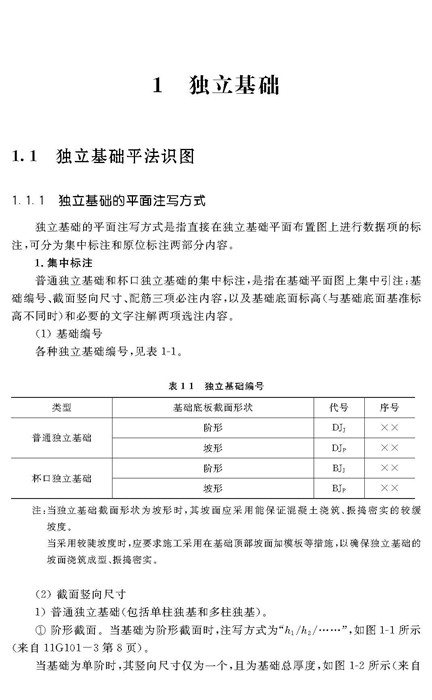

目 录 1 独立基础 (1)
1.1 独立基础平法识图 (1)

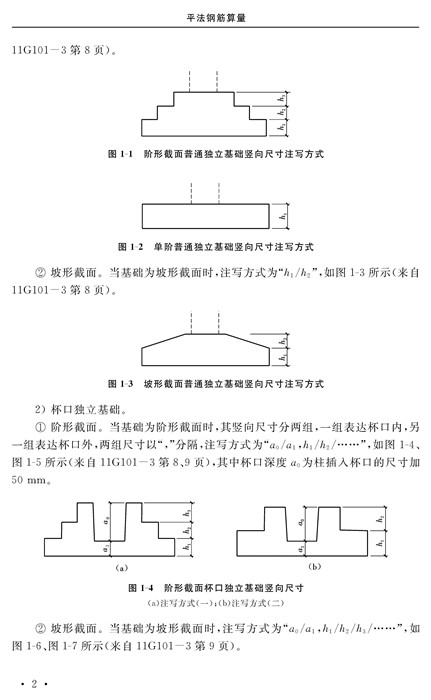

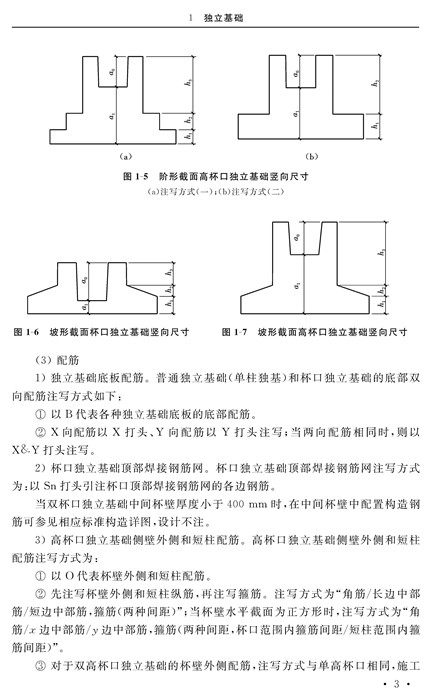

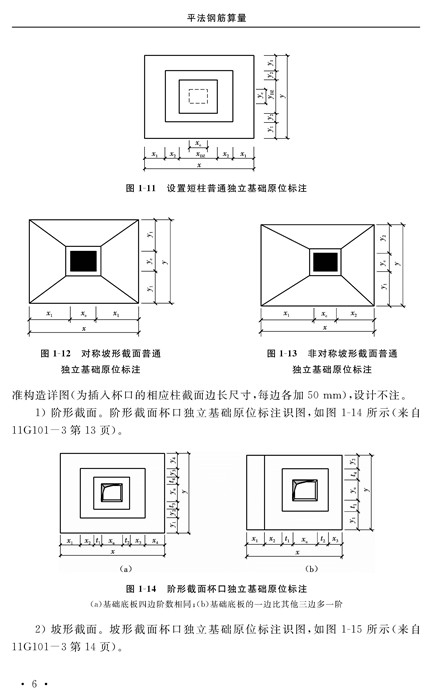

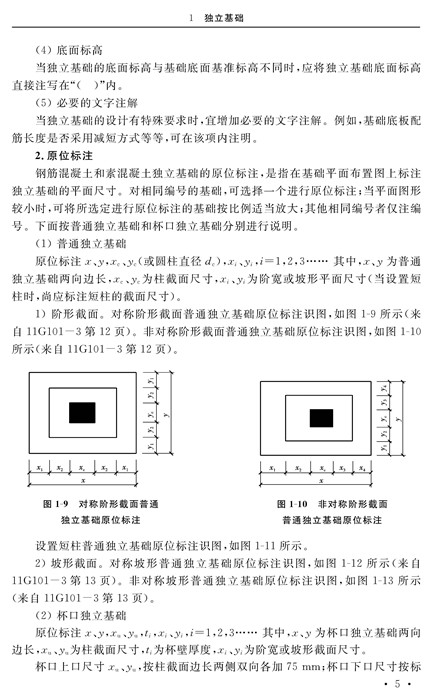

1.1.1 独立基础的平面注写方式 (1)
1.1.2 独立基础的截面注写方式 (8)
1.2 独立基础钢筋构造 (9)
1.2.1 独立基础底板配筋构造特点 (9)
1.2.2 双柱独立基础底板顶部配筋 (11)

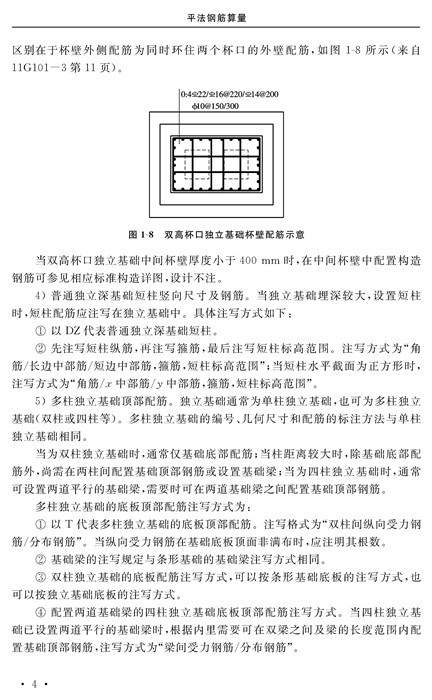

1.2.3 杯口独立基础钢筋排布构造 (12)
1.2.4 普通独立深基础钢筋排布构造 (18)
1.3 独立基础钢筋计算实例 (23)
2 条形基础 (25)
2.1 条形基础平法识图 (25)
2.1.1 基础梁的平面注写方式 (25)
2.1.2 条形基础底板的平面注写方式 (27)
2.1.3 条形基础的截面注写方式 (29)
2.2 条形基础钢筋构造 (30)
2.2.1 梁式条形基础底板受力钢筋构造 (30)
2.2.2 基础主梁纵向钢筋和箍筋构造 (34)
2.2.3 基础梁端部外伸部位钢筋构造 (37)
2.2.4 基础梁变截面部位钢筋构造 (43)
2.2.5 基础主梁与柱结合部侧腋钢筋构造 (48)
2.3 条形基础钢筋计算实例 (51)
3 筏形基础 (54)
3.1 筏形基础平法识图 (54)
3.1.1 基础主梁与基础次梁的平面注写方式 (54)
3.1.2 梁板式筏形基础平板的平面注写方式 (57)
3.1.3 柱下板带、跨中板带的平面注写方式 (59)
3.1.4 平板式筏形基础平板的平面注写方式 (61)
3.2 筏形基础钢筋构造 (63)
3.2.1 梁板式筏形基础钢筋构造 (63)
3.2.2 平板式筏形基础钢筋排布构造 (68)
3.2.3 基础次梁纵向钢筋和箍筋构造 (72)
3.2.4 基础次梁端部外伸部位钢筋构造 (72)
3.2.5 基础次梁变截面部位钢筋构造 (76)
3.3 筏形基础钢筋计算实例 (80)
4 柱构件 (82)
4.1 柱构件平法识图 (82)
4.1.1 柱列表注写方式 (82)
4.1.2 柱截面注写方式 (83)
4.2 柱构件钢筋构造 (85)
4.2.1 抗震框架柱纵向钢筋连接构造 (85)
4.2.2 抗震框架柱、剪力墙上柱、梁上柱的箍筋加密区范围 (86)
4.2.3 非抗震框架柱的纵向钢筋构造连接方式 (90)
4.2.4 框架梁上起柱钢筋锚固构造 (90)
4.2.5 地下室抗震框架柱纵向钢筋构造做法 (95)
4.2.6 地下室抗震框架的箍筋设置 (96)
4.2.7 复合箍筋的设置 (98)
4.3 柱构件钢筋计算实例 (100)
5 梁构件 (110)
5.1 梁构件平法识图 (110)
5.1.1 梁平面注写方式 (110)
5.1.2 梁截面注写方式 (115)
5.2 梁构件钢筋构造 (116)
5.2.1 楼层框架梁钢筋构造 (116)
5.2.2 屋面框架梁钢筋构造 (121)
5.2.3 非框架梁钢筋构造 (123)
5.2.4 悬挑梁钢筋构造 (123)
5.3 梁构件钢筋计算实例 (129)
6 剪力墙 (134)
6.1 剪力墙的平法识图 (134)
6.1.1 剪力墙列表注写方式 (134)
6.1.2 剪力墙截面注写方式 (138)
6.1.3 剪力墙洞口的表示方法 (139)
6.1.4 地下室外墙表示方法 (140)
6.2 剪力墙钢筋构造 (141)
6.2.1 剪力墙连梁钢筋构造 (141)
6.2.2 剪力墙约束边缘构件的设置 (150)
6.2.3 剪力墙构造边缘构件的设置 (152)
6.2.4 剪力墙洞口补强钢筋构造 (154)
6.3 剪力墙钢筋计算实例 (159)
7 板构件 (162)
7.1 板构件平法识图 (162)
7.1.1 有梁楼盖板的识图 (162)
7.1.2 无梁楼盖板的识图 (166)
7.2 板构件钢筋构造 (169)
7.2.1 有梁楼盖楼(屋)面板钢筋构造 (169)
7.2.2 纵向钢筋非接触搭接构造 (171)
7.2.3 无梁楼盖柱上板带与跨中板带纵向钢筋构造要求 (172)
7.2.4 悬挑板的配筋构造 (173)
7.2.5 板开洞钢筋排布构造 (175)
7.3 板构件钢筋计算实例 (178)
8 板式楼梯 (186)
8.1 板式楼梯的识图 (186)
8.1.1 板式楼梯平面注写方式 (186)
8.1.2 板式楼梯剖面注写方式 (186)
8.1.3 板式楼梯列表注写方式 (187)
8.2 楼梯梯板钢筋构造 (187)
8.2.1 AT~HT型楼梯梯板钢筋构造 (187)
8.2.2 ATa、ATb型与ATc型楼梯梯板钢筋构造 (199)
8.2.3 楼梯楼层、层间平台板钢筋构造 (203)
8.2.4 楼梯与基础连接构造 (203)
8.3 板式楼梯钢筋计算实例 (205)
参考文献(207)
