编辑推荐

1. 作者编写本书的初衷,是为了减少设计人员在施工图绘制中的劳动强度、减少工作错误,提高工作效率及业务能力。是项目经理把握施工工艺的有效工具,同时也是设计师实现设计方案落地的得力助手。
2.书中以CDA图、SU图加实景图的形式对室内各部位节点设计、施工工艺、装修材料、收口工艺等进行展示。
3. 本书节点数量庞大,为便于查找,特设计了交叉索引表,对各种组合情况节点收口、交接等进行索引编排,可快速查找到对应的节点。
4.书中设计了“课堂小知识”版块,对施工中涉及的材料、工艺进行进一步解读。后附有常用装修材料燃烧性能等级速查清单 、常用给水系统流程图、常用大理石颜色、纹路速查表、常用木饰面纹路速查表、常用钢材规格速查表、常用液晶电视机规格速查表方便工作中随时查找。

图书简介

本书是对室内各部位施工时的节点设计、施工工艺、装修材料、收口工艺等以图文结合的形式进行展示、讲解。涵盖吊顶、地坪、区域地坪相关、地面、天花与天花、地坪与地坪、墙面与背景墙、墙面与天花、墙面与地面、墙面与墙面、门槛石、踢脚线、包柱、楼梯踏步、电视背景墙、窗台板、玻璃隔断、防火卷帘轨道、变形缝、门、台盆柜、前台家具、栏杆、幕墙等24个章节,658个节点。
书中节点图按照统一标准动态块绘制,无任何杂层、杂项,可配合各设计公司的图层转换,便于快速达到出图要求,可供相关专业学生、初级入行人员、施工图深化人员、设计师、设计总监、监理人员、施工人员学习、参考。

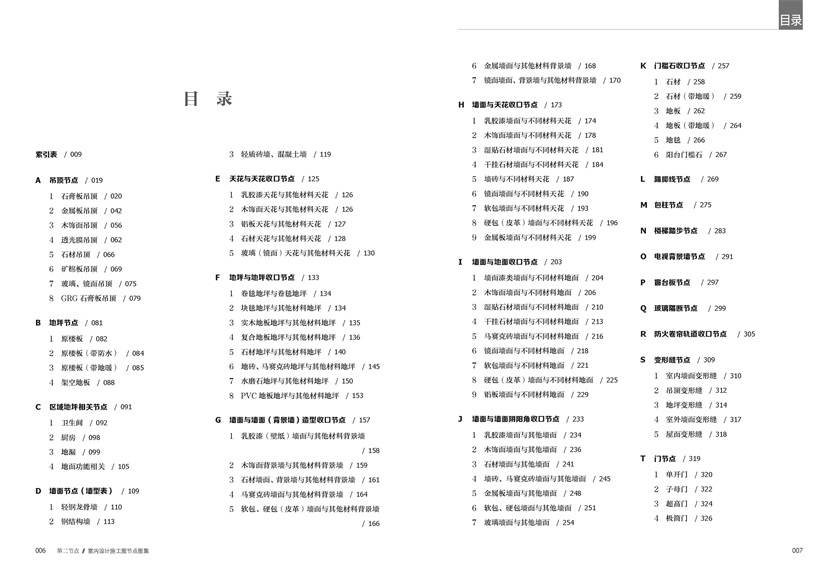

图书目录

索引表 / 009
A 吊顶节点 / 019
1 石膏板吊顶 / 020
2 金属板吊顶 / 042
3 木饰面吊顶 / 056
4 透光膜吊顶 / 062
5 石材吊顶 / 066
6 矿棉板吊顶 / 069
7 玻璃、镜面吊顶 / 075
8 GRG 石膏板吊顶 / 079
B 地坪节点 / 081
1 原楼板 / 082
2 原楼板(带防水) / 084
3 原楼板(带地暖) / 085
4 架空地板 / 088
C 区域地坪相关节点 / 091
1 卫生间 / 092
2 厨房 / 098
3 地漏 / 099
4 地面功能相关 / 105
D 墙面节点(墙型表) / 109
1 轻钢龙骨墙 / 110
2 钢结构墙 / 113
3 轻质砖墙、混凝土墙 / 119
E 天花与天花收口节点 / 125
1 乳胶漆天花与其他材料天花 / 126
2 木饰面天花与其他材料天花 / 126
3 铝板天花与其他材料天花 / 127
4 石材天花与其他材料天花 / 128
5 玻璃(镜面)天花与其他材料天花 / 130
F 地坪与地坪收口节点 / 133
1 卷毯地坪与卷毯地坪 / 134
2 块毯地坪与其他材料地坪 / 134
3 实木地板地坪与其他材料地坪 / 135
4 复合地板地坪与其他材料地坪 / 136
5 石材地坪与其他材料地坪 / 140
6 地砖、马赛克砖地坪与其他材料地坪 / 145
7 水磨石地坪与其他材料地坪 / 150
8 PVC 地板地坪与其他材料地坪 / 153
G 墙面与墙面(背景墙)造型收口节点 / 157
1 乳胶漆(壁纸)墙面与其他材料背景墙/ 158
2 木饰面背景墙与其他材料背景墙 / 159
3 石材墙面、背景墙与其他材料背景墙 / 161
4 马赛克砖墙面与其他材料背景墙 / 164
5 软包、硬包(皮革)墙面与其他材料背景墙/ 166
6 金属墙面与其他材料背景墙 / 168
7 镜面墙面、背景墙与其他材料背景墙 / 170
H 墙面与天花收口节点 / 173
1 乳胶漆墙面与不同材料天花 / 174
2 木饰面墙面与不同材料天花 / 178
3 湿贴石材墙面与不同材料天花 / 181
4 干挂石材墙面与不同材料天花 / 184
5 墙砖与不同材料天花 / 187
6 镜面墙面与不同材料天花 / 190
7 软包墙面与不同材料天花 / 193
8 硬包(皮革)墙面与不同材料天花 / 196
9 金属板墙面与不同材料天花 / 199
I 墙面与地面收口节点 / 203
1 墙面漆类墙面与不同材料地面 / 204
2 木饰面墙面与不同材料地面 / 206
3 湿贴石材墙面与不同材料地面 / 210
4 干挂石材墙面与不同材料地面 / 213
5 马赛克砖墙面与不同材料地面 / 216
6 镜面墙面与不同材料地面 / 218
7 软包墙面与不同材料地面 / 221
8 硬包(皮革)墙面与不同材料地面 / 225
9 铝板墙面与不同材料地面 / 229
J 墙面与墙面阴阳角收口节点 / 233
1 乳胶漆墙面与其他墙面 / 234
2 木饰面墙面与其他墙面 / 236
3 石材墙面与其他墙面 / 241
4 墙砖、马赛克砖墙面与其他墙面 / 245
5 金属板墙面与其他墙面 / 248
6 软包、硬包墙面与其他墙面 / 251
7 玻璃墙面与其他墙面 / 254
K 门槛石收口节点 / 257

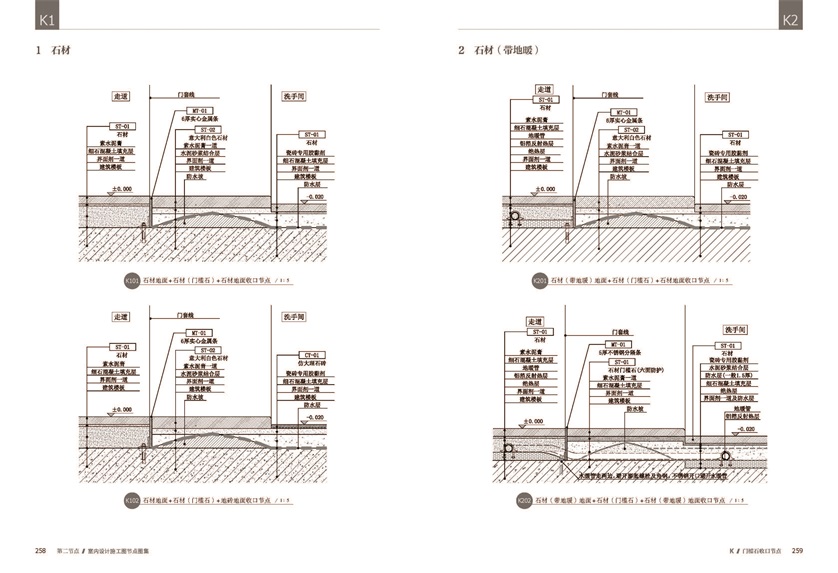

1 石材 / 258
2 石材(带地暖) / 259
3 地板 / 262
4 地板(带地暖) / 264
5 地毯 / 266
6 阳台门槛石 / 267
L 踢脚线节点 / 269
M 包柱节点 / 275

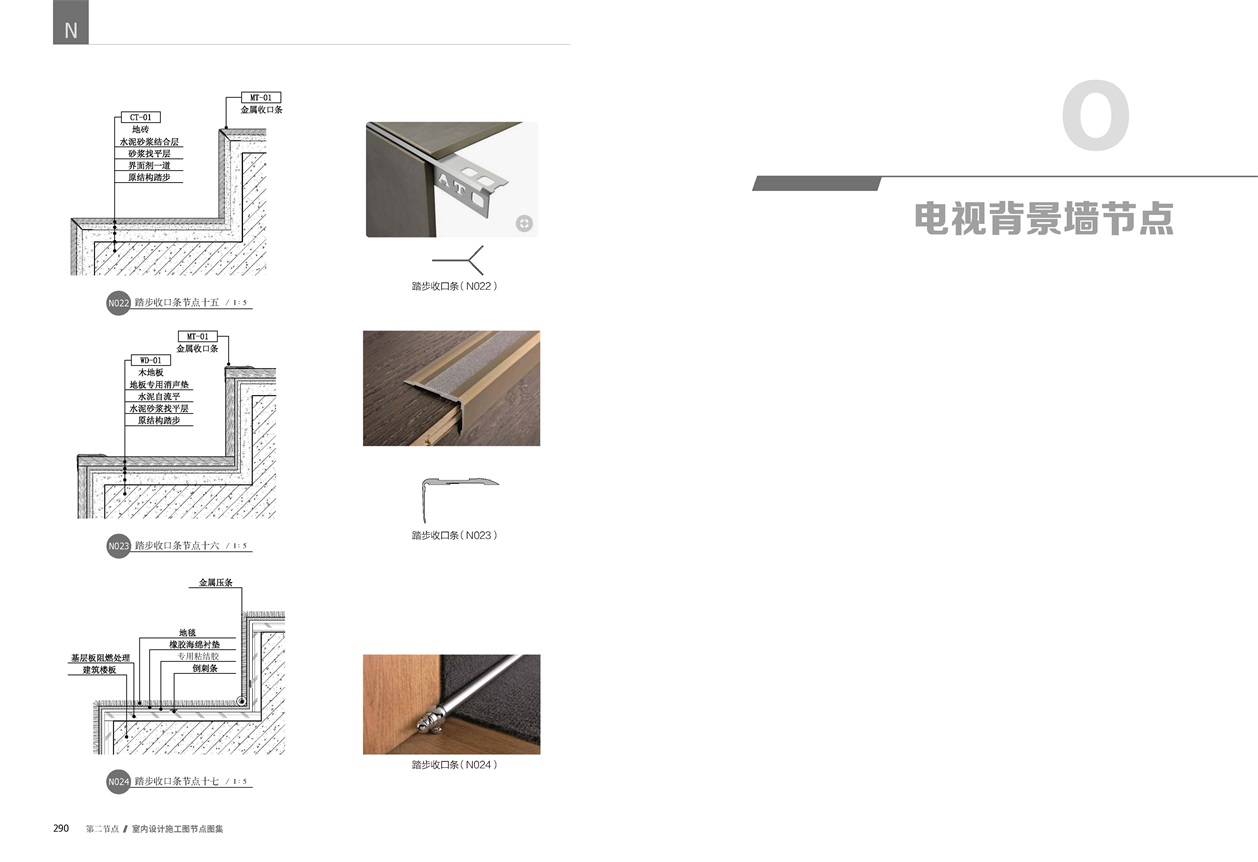

N 楼梯踏步节点 / 283
O 电视背景墙节点 / 291
P 窗台板节点 / 297
Q 玻璃隔断节点 / 299
R 防火卷帘轨道收口节点 / 305
S 变形缝节点 / 309
1 室内墙面变形缝 / 310
2 吊顶变形缝 / 312
3 地坪变形缝 / 314
4 室外墙面变形缝 / 317
5 屋面变形缝 / 318
T 门节点 / 319
1 单开门 / 320
2 子母门 / 322
3 超高门 / 324
4 极简门 / 326
5 玻璃门 / 328
6 内嵌式移门 / 330
7 外挂式移门 / 332
8 电动移门 / 334
9 逃生门 / 336
10 进户门 / 338
11 消火栓隐形门(烤漆玻璃面) / 340
12 消火栓隐形门(铝板饰面) / 341
13 消火栓隐形门[软(硬)包饰面] / 342
14 消火栓隐形门(木饰面) / 343
15 消火栓隐形门(石材饰面一) / 344
16 消火栓隐形门(石材饰面二) / 345
17 坐便间开门(柱式隔断) / 346
18 坐便间开门(横梁式隔断) / 347
19 坐便间开门(地脚式隔断) / 348
20 坐便间开门(悬挂式隔断) / 349
21 隐形门 / 350
22 淋浴间门 / 352
23 电梯门 / 354
24 设备间隐形门 / 356
25 防火卷帘门 / 358
26 店面卷帘门 / 360
27 旋转门 / 362
28 变轨移门 / 364
29 活动折叠门 / 366
30 巴士门 / 368
U 台盆柜节点 / 369
1 台上盆一 / 370
2 台上盆二 / 371
3 台下盆一 / 372
4 台下盆二 / 373
5 台下盆三 / 374
6 台下盆四 / 375
7 台下盆五 / 376
V 前台家具节点 / 377
1 前台家具一 / 378
2 前台家具二 / 379
3 前台家具三 / 380
4 前台家具四 / 381
5 前台家具五 / 382
6 前台家具六 / 383
7 前台家具七 / 384
W 栏杆节点 / 385
1 栏杆一 / 386
2 栏杆二 / 387
3 栏杆三 / 388
4 栏杆四 / 389
5 栏杆五 / 390
X 幕墙节点 / 391
附录 / 403
1 常用装修材料燃烧性能等级速查清单 / 403
2 常用给水系统流程图 / 404
3 常用大理石颜色、纹路速查 / 405
4 常用木饰面纹路速查 / 415

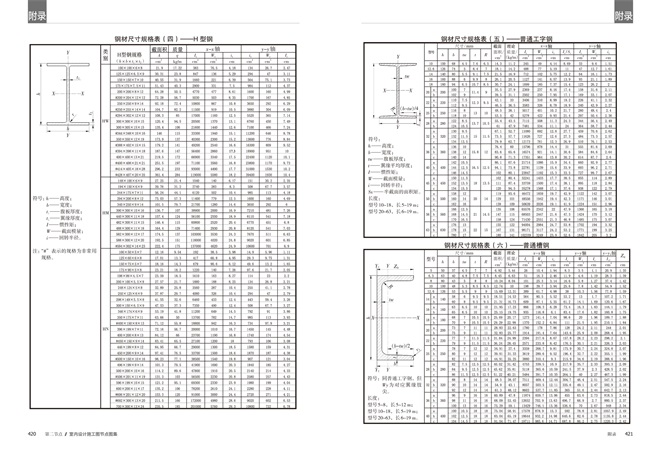

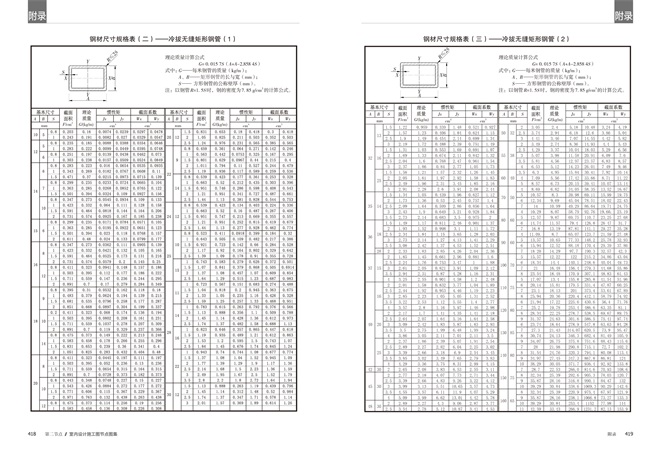

5 常用钢材规格速查表 / 417
6 常用液晶电视机规格速查表 / 424
