计算机辅助建筑设计案例指导系列——AutoCAD市政工程设计案例指导自学手册

  • 胡仁喜
  • 江苏科学技术出版社
  • 978-7-5537-0885-0
  • 中英文
  • 63.00 人民币
  • 简装
  • 1
  • 2014.01
  • 16
  • 468
  •
  • 购买

编辑推荐

本书除有传统的书面讲解外,还随书配送了多媒体学习光盘。盘中包含全书所有实例图纸和全书所有实例操作过程配音录屏AVI文件。利用作者精心设计的多媒体界面,读者可以随心所欲地像看电影一样轻松愉悦地学习本书。为了增强教学的效果,进一步方便读者的学习,作者将多年操作应用AutoCAD软件的心得和技巧进行了总结,集结成AutoCAD操作“锦囊妙技200招”电子书随盘赠送;另外随书还赠送AutoCAD操作快捷命令和快捷键表格电子书,希望对读者的学习有所裨益。

图书简介

全书共分5篇:第一篇为基础知识篇,分别介绍AutoCAD 2014入门,二维绘图命令,编辑命令,辅助绘图工具;第二篇为市政桥梁工程篇,分别介绍市政桥梁工程设计基础,某公路互通工程道桥总体布置图的绘制,某公路互通工程道桥结构图的绘制,某公路互通工程道桥桥墩和桥台结构图的绘制;第三篇为市政道路工程篇,分别介绍市政道路工程设计基础,某城镇道路平面图及断面图的绘制,某城镇道路路基和附属设施的绘制;第四篇为市政园林工程篇,分别介绍市政园林工程设计基础,某校园绿化设计实例;第五篇为市政供热工程篇,分别介绍市政供热管网工程设计基础,某城市热力管网设计实例。

图书目录

第一篇 基础知识篇

第1章AutoCAD 2014入门

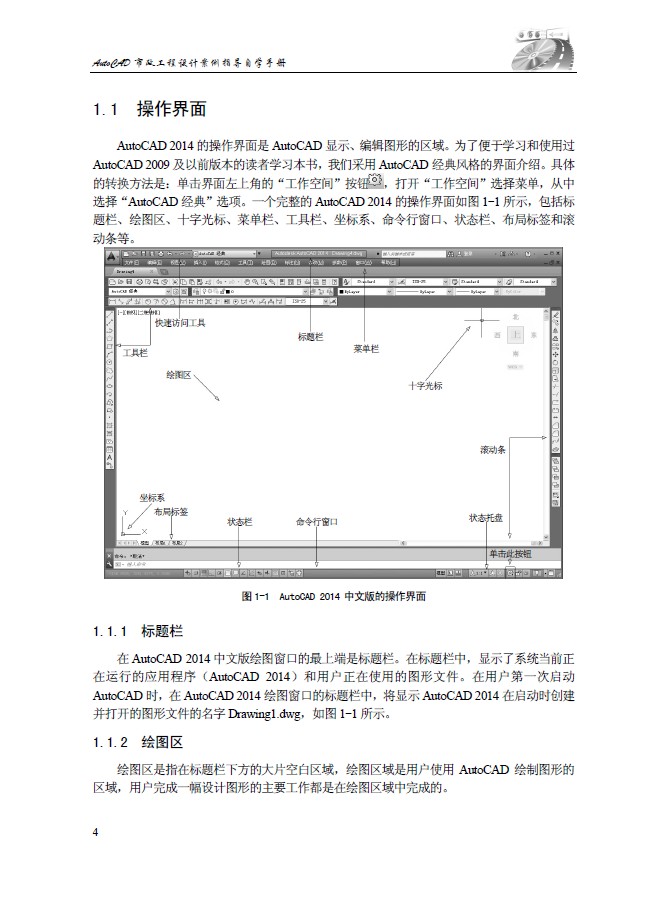

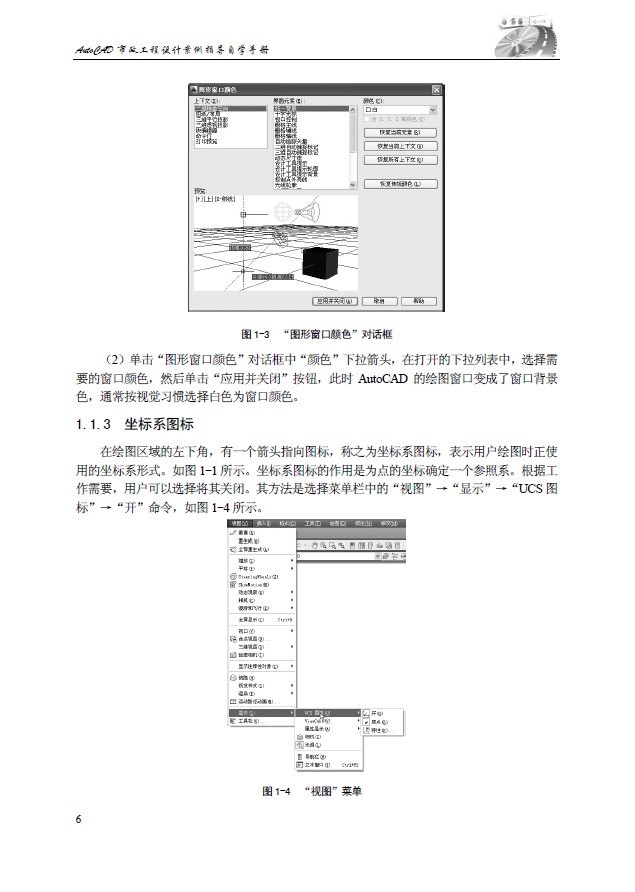

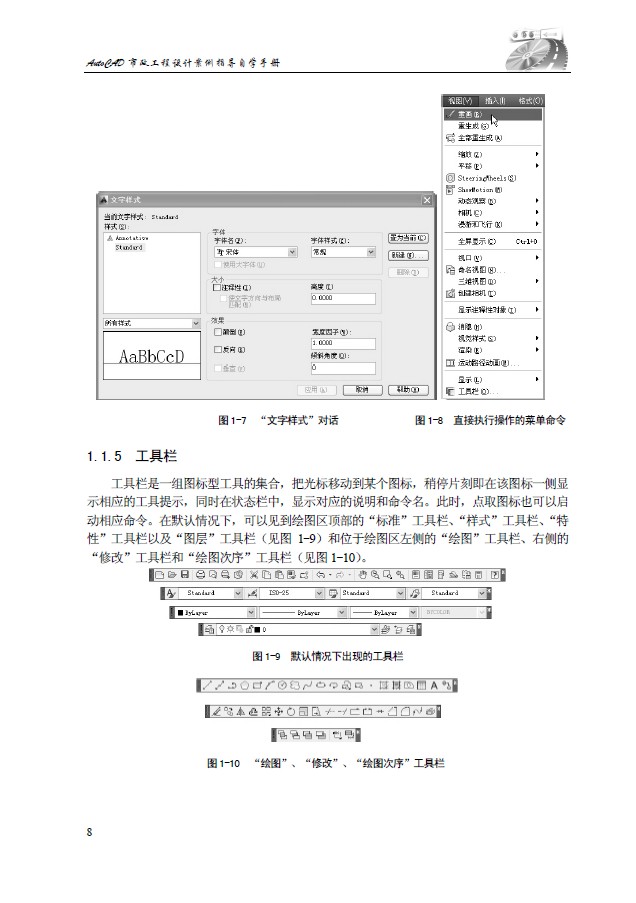

1.1操作界而

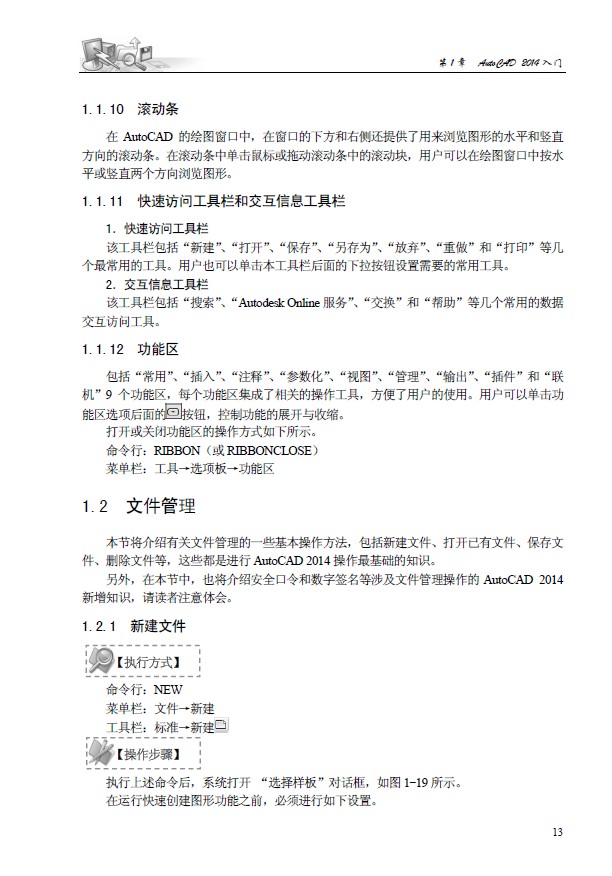

1.2文件管理
1.3基本输入操作

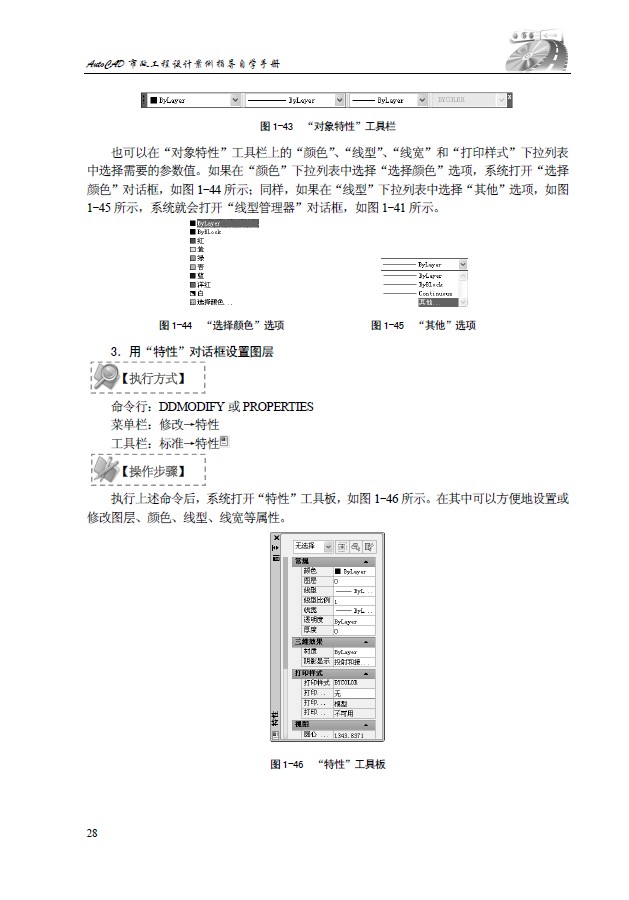

1.4图层设置

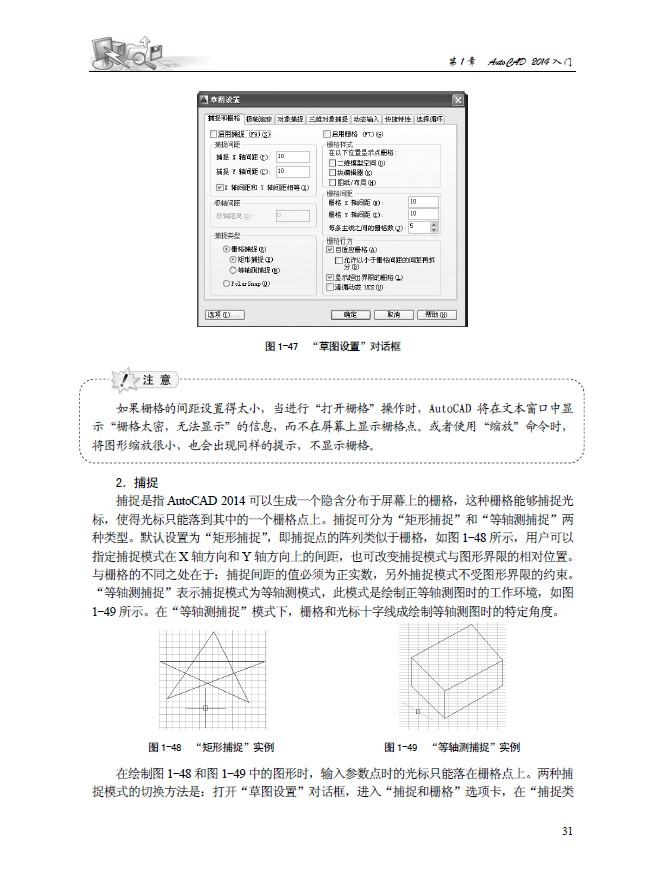

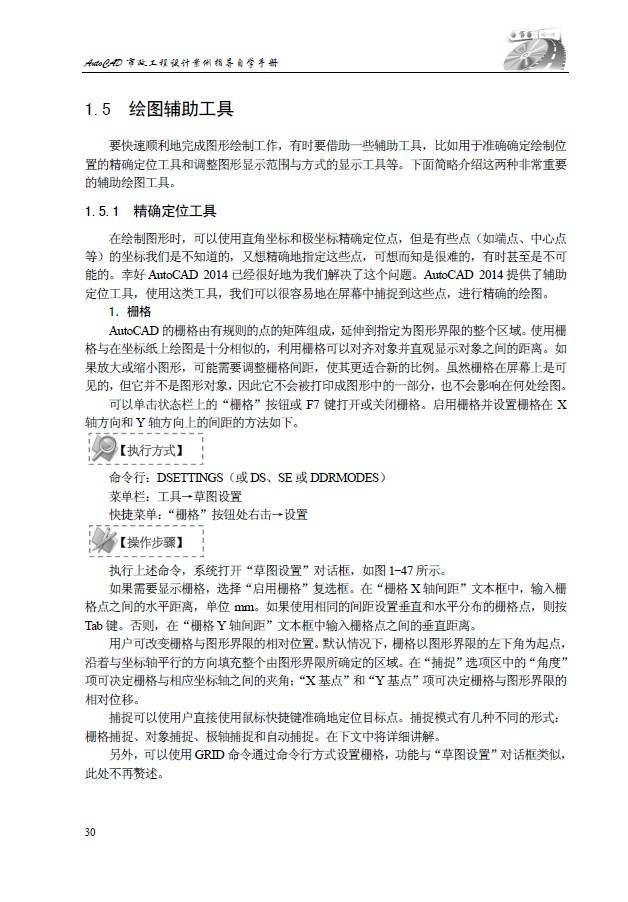

1.5绘图辅助工具

第2章二维绘图命令
2.1点与直线类
2.2圆类图形
2.3半而图形
2.4多段线
2.5多线
2.6样条曲线

第3章编辑命令
3.1选择对象
3.2删除及恢复类命令
3.3复制类命令
3.4改变位置类命令
3.5改变几何特性类命令
3.6对象编辑
3.7图案填充

第4章辅助绘图工具
4.1查询工具
4.2图块及其属性
4.3设计中心与工具选项板
4.4文字
4.5表格
4.6尺寸标注
4.7综合实例——道路污水管;道纵立而图绘制



第二篇市政桥梁工程篇

第5章市政桥梁工程设计基础
5.1桥梁设计总则及一般规定
5.2桥梁设计程序
5.3桥梁设计方案比选
第6章某公路互通工程道桥总体布置图的绘制
6.1实例简介
6.2桥梁半而布置图绘制
6.3桥梁纵剖而图绘制
6.4桥梁横断而图绘制

第7章某公路互通工程道桥结构图的绘制
7.1桥梁配筋图绘制要求
7.2桥梁纵主梁钢筋图绘制
7.3支胯横梁配筋图绘制
7.4跨中横梁配筋图绘制
7.5桥梁钢筋剖而图绘制

第8章某公路互通工程道桥桥墩和桥台结构图的绘制
8.1桥墩结构图绘制
8.2桥台结构图绘制
8.3附属结构图绘制



第三篇市政道路工程篇

第9章市政道路工程设计基础
9.1道路设计总则以及一般规定
9.2道路通行能力分析

第10章某城镇道路平面图及断面图的绘制
10.1案例简介
10.2道路横断而图的绘制
10.3道路半而图的绘制
10.4道路纵断而图的绘制
10.5道路交叉口的绘制

第11章某城镇道路路基和附属设施的绘制
11.1城市道路路基绘制
11.2道路工程的附属设施绘制



第四篇市政园林工程篇

第12章市政园林工程设计基础
12.1概述
12.2园林设计的原则
12.3园林布局
12.4园林设计的程序
12.5园林设计图的绘制

第13章某校园绿化设计实例
13.1概述
13.2绘制校园平向图
13.3绘制校园种植图


第五篇市政供热工程篇

第14章市政供热管网工程设计基础
14.1供热管网布置原则
14.2供热管网布置形式
14.3供热管道的排水、放气与疏水装置
14.4供热管道检畲窒及检畲平台
14.5供热工程施工图绘制的具体要求

第15章某城市热力管网设计实例
15.1案例简介
15.2热力管网节点图
15.3检畲井绘制
15.4伸缩器井绘制
15.5热力管网设计说明、材料表及图例
15.6热力管网平向图绘制
15.7热力管网纵断向图绘制
15.8供热管道断向图
